Messeinrichtungen von GTM – meisterhafte Unikate nach Maß

Als einer der wenigen Anbieter weltweit entwickelt, baut und liefert GTM metrologische Messeinrichtungen nach den Vorgaben der Kunden, auf höchstem Niveau und schlüsselfertig. Sie kommen bei Metrologie-Instituten, Kalibrierlaboratorien und Herstellern von DMS-Aufnehmern für Kraft und Drehmoment zum Einsatz. In der Regel sind die Messeinrichtungen echte Unikate, sie entsprechen exakt den gewünschten Vorgaben und den geforderten Spezifikationen. Bei der Fertigung greift GTM auf die eigenen hochpräzisen Produkte zurück, vom Transfernormal über mechanisches Zubehör bis hin zum DMS-Messverstärker.

Messeinrichtungen für jeden Anwendungsfall

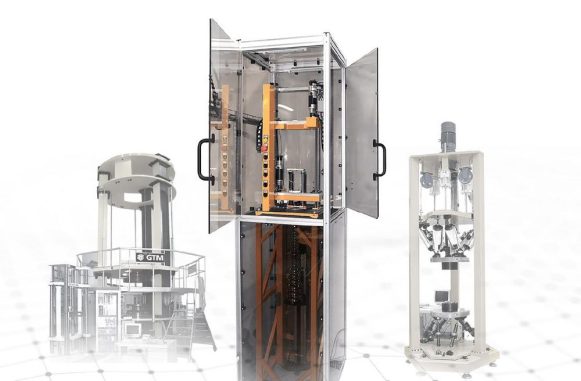

Einige Beispiele belegen die Vielfalt der Messeinrichtungen, die GTM bereits realisiert hat:

Kraft-Totlastmesseinrichtungen sind mit einem Kraftbereich von 0,1 bis 500 kN realisierbar, mit einer erweiterten Messunsicherheit von 0,001 % bis 0,01 %. Als kostengünstige Alternative bieten sich Kraft-Laufgewichtsmesseinrichtungen an: Sie ermöglichen auf Masse und Länge basierende Wechselbelastungen zur Remanenz-Ermittlung von Kraftaufnehmern, und das in einem Kraftbereich von 0,1 bis 500 kN bei einer erweiterten Messunsicherheit von 0,01% bis 0,05 %. Hebelübersetzte Kraftmesseinrichtungen sind die beste Wahl, wenn es um größere Kräfte bis 2000 kN geht; bei hydraulischen Messeinrichtungen mit dem von GTM entwickeltem Doppelreferenzaufnehmer reicht der Kraftbereich sogar von 500 bis 10.000 kN.

Auch die Drehmomentmesseinrichtungen bieten gewohnte GTM-Präzision. Je nach Anforderung kommen Messeinrichtungen vom Typ Totlast, Laufgewicht oder Referenz mit Hebel zum Einsatz. Sie decken Drehmomentbereiche von 0,1 bis 20 kN·m, 1 bis 5.000 kN·m oder sogar 10.000 bis 1.000.000 kN·m ab. GTM-eigene Entwicklungen wie die schwimmende Hebellagerung zur Störgrößenunterdrückung oder Komponenten wie die bewährten GTM-Gelenke gewährleisten hochpräzise Messergebnisse der Referenzklasse.

Messeinrichtungen für Mehrkomponentenaufnehmer (MKA) komplettieren das Portfolio, vor allem auf diesem Gebiet hat GTM Pionierleistungen erbracht. Mit der neusten Entwicklung hat GTM wieder einmal einen absoluten Maßstab gesetzt. Die neue MKA-Messeinrichtung hat eine erweiterte relative Messunsicherheit von 0,1 % und ist somit um den Faktor 5 genauer. Sie kommt für Forschung, Entwicklung und Kalibrierzwecke zum Einsatz, mit Kraft- und Momentbereichen, die exakt auf die jeweiligen Anforderungen abgestimmt sind. Weltweit ein Novum: Die neu entwickelte MKA-Messeinrichtung führt alle nötigen Schritte zur Kalibrierung von Mehrkomponentenaufnehmern unter vollständiger Kenntnis des Kraftvektors vollautomatisiert durch. Das spart Zeit und Kosten: ein echter Vorteil für alle zukünftigen Anwender.

Um welche Messeinrichtung es auch geht: GTM-Kunden profitieren immer vom langjährigen Know-how, den bewährten, langlebigen Produkten und nicht zuletzt von den robusten Lieferketten der Metrologie-Experten aus dem hessischen Bickenbach. Am Ende steht immer die beste metrologische Gesamtlösung.
